LVS（DR模式）+Keepalived+Nginx+web高可用集群

发表于 | 分类于 | | 本文总阅读数 次

keepalived+lvs+nginx

在微服务项目中前段的负载均衡的稳定性是一个非常大的考验，这里我们使用keepalived+lvs+nginx完成我们前段的负载均衡

什么是高可用？

nginx做负载均衡，能达到分发请求的目的，但是不能很好的避免单点故障。

1、Nginx集群单点问题

  • 分发器宕机

    假如nginx服务器挂掉了，那么所有的服务也会跟着瘫痪 。
    一种方法是人为监控，发现主分发器宕机后，立马登录备分发器，并给它分配虚ip。
    另一种办法是用软件来替代人来监控，自动登录备分发器，分配虚ip。

  • 数据服务器宕机

    分发器可以自动判断数据服务器的存活状态，不对宕机服务器要数据。

2、keepalived介绍

Keepalived的作用是检测服务器的状态，如果有一台web服务器宕机，或工作出现故障，Keepalived将检测到，并将有故障的服务器从系统中剔除，同时使 其他服务器代替该服务器的工作，当服务器工作正常后Keepalived自动将服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的服务器。
总结来说：Keepalived软件是一个监控+自愈的软件。
运行协议是VRRP，主分发器的keepalived会向网络中发组播，宣告自己还活着，组播地址：224.0.0.18。

3、LVS

在keepalived+nginx的主备容灾高可用的架构中，nginx是作为外部访问系统的唯一入口，理论上一台nginx的最大并发量可以高达50000，但是当并发量更大的时候，keepalived+nginx的高可用机制是没办法满足需求的，因为keepalived+nginx的架构中确确实实是一台nginx在工作，只有当master宕机或异常的时候，备份机才会上位。那么如何解决更大的高并发问题呢，也许你会问能不能搭建nginx集群，直接对外提供访问？很显然这是欠妥当的，因为当nginx作为外部的唯一访问入口，没办法直接以集群的形式对外提供服务，没有那么多的公网ip资源可用，既太浪费也不友好。但是在内网环境下，是可以用nginx集群（nginx横向扩展服务集合）的，当然总得有一个对外入口，所以需要在nginx集群之上，在加一层负载均衡器LVS，作为系统的唯一入口。

环境准备

主机名 IP 作用
node1 192.168.31.145 虚拟IP（VIP）
node2（lvskeepalived1） 192.168.31.93 LVS+ Keepalived Master（LVS将请求负载至nginx1 或者 nginx2）
node3（lvskeepalived2） 192.168.31.91 LVS+ Keepalived Backup （lvskeepalived1的备机）
node4（nginx1） 192.168.31.165 Nginx1（将请求负载至后端web1 或者 web2）
node5（nginx2） 192.168.31.179 Nginx2（将请求负载至后端web1 或者 web2）
node6（web1） 192.168.31.97 Web1（静态web服务器）
node7（web2） 192.168.31.86 Web2（静态web服务器）

软件安装

1、在lvskeepalived1 和 lvskeepalived2 机器上面安装 ipvsadm 和 keepalived：

1
[root@node1 ~]# yum -y install ipvsadm keepalived

查看两台负载均衡机器是否支持lvs

1
2
3
4
5
6
7
8
9
10
11
[root@node1 ~]# lsmod |grep ip_vs

# 上面命令没有任何反应，执行下面命令打开ipvs即可
[root@node1 ~]# ipvsadm
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
[root@node1 ~]# lsmod |grep ip_vs
ip_vs                 145458  0
nf_conntrack          139264  1 ip_vs
libcrc32c              12644  3 xfs,ip_vs,nf_conntrack

2、在Nginx1和Nginx2机器上安装Nginx

自行安装Nginx

3、在web1和web2上面安装Apache

1
yum -y install httpd

配置网页：

实际配置网页内容应该一样，但是为了演示nginx负载均衡效果，我们将网页内容一个配置成web1, 一个配置成web2。

1
2
3
4
5
6
7
8
9
#在web1配置如下：
cd /var/www/html
echo "web1" > index.html
systemctl restart httpd

#在web2配置如下：
cd /var/www/html
echo "web2" > index.html
systemctl restart httpd

4、配置keepalived

  • 在lvskeepalived1（master）上配置：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
[root@node2 ~]# vim /etc/keepalived/keepalived.conf

# Global Configuration
global_defs {
  lvs_id director1  # 指定lvs的id
}

vrrp_instance LVS {
  state MASTER  # 指定当前节点为master节点
  interface ens33       # 这里的ens33是网卡的名称，通过ifconfig或者ip addr可以查看
  virtual_router_id 51   # 这里指定的是虚拟路由id，master节点和backup节点需要指定一样的
  priority 151   # 指定了当前节点的优先级，数值越大优先级越高，master节点要高于backup节点
  advert_int 1  # 指定发送VRRP通告的间隔，单位是秒
  authentication {
    auth_type PASS      # 鉴权，默认通过
    auth_pass 123456    # 鉴权访问密码
  }

  virtual_ipaddress {
    192.168.31.145      # 指定了虚拟ip
  }

}

# Virtual Server Configuration - for www server
# 后台真实主机的配置
virtual_server 192.168.31.145 80 {
  delay_loop 1  # 健康检查的时间间隔
  lb_algo rr    # 负载均衡策略，这里是轮询
  lb_kind DR    # 调度器类型，这里是DR
  persistence_time 1    # 指定了持续将请求打到同一台真实主机的时间长度
  protocol TCP  # 指定了访问后台真实主机的协议类型

  # Real Server 1 configuration
  # 指定了真实主机1的ip和端口
  real_server 192.168.31.165 80 {
    weight 1    # 指定了当前主机的权重
    TCP_CHECK {
      connection_timeout 10     # 指定了进行心跳检查的超时时间
      nb_get_retry 3    # 指定了心跳超时之后的重复次数
      delay_before_retry 3      # 指定了在尝试之前延迟多长时间
    }
  }

  # Real Server 2 Configuration
  real_server 192.168.31.179 80 {
    weight 1    # 指定了当前主机的权重
    TCP_CHECK {
      connection_timeout 10     # 指定了进行心跳检查的超时时间
      nb_get_retry 3    # 指定了心跳超时之后的重复次数
      delay_before_retry 3      # 指定了在尝试之前延迟多长时间
    }
  }
}

  • 在lvskeepalived2（backup）上配置：

    lvs_id director1 改成 lvs_id director2
    state MASTER 改成 state BACKUP
    priority 151 改成 priority 101

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
[root@node3 ~]# vim /etc/keepalived/keepalived.conf


# Global Configuration
global_defs {
  lvs_id director2  # 指定lvs的id
}

# VRRP Configuration
vrrp_instance LVS {
  state BACKUP  # 指定当前节点为backup节点
  interface ens33       # 这里的ens33是网卡的名称，通过ifconfig或者ip addr可以查看
  virtual_router_id 101   # 这里指定的是虚拟路由id，master节点和backup节点需要指定一样的
  priority 101   # 指定了当前节点的优先级，数值越大优先级越高，master节点要高于backup节点
  advert_int 1  # 指定发送VRRP通告的间隔，单位是秒
  authentication {
    auth_type PASS      # 鉴权，默认通过
    auth_pass 123456    # 鉴权访问密码
  }

  virtual_ipaddress {
    192.168.31.145      # 指定了虚拟ip
  }

}

# Virtual Server Configuration - for www server
# 后台真实主机的配置
virtual_server 192.168.31.145 80 {
  delay_loop 1  # 健康检查的时间间隔
  lb_algo rr    # 负载均衡策略，这里是轮询
  lb_kind DR    # 调度器类型，这里是DR
  persistence_time 1    # 指定了持续将请求打到同一台真实主机的时间长度
  protocol TCP  # 指定了访问后台真实主机的协议类型

  # Real Server 1 configuration
  # 指定了真实主机1的ip和端口
  real_server 192.168.31.165 80 {
    weight 1    # 指定了当前主机的权重
    TCP_CHECK {
      connection_timeout 10     # 指定了进行心跳检查的超时时间
      nb_get_retry 3    # 指定了心跳超时之后的重复次数
      delay_before_retry 3      # 指定了在尝试之前延迟多长时间
    }
  }

  # Real Server 2 Configuration
  real_server 192.168.31.179 80 {
    weight 1    # 指定了当前主机的权重
    TCP_CHECK {
      connection_timeout 10     # 指定了进行心跳检查的超时时间
      nb_get_retry 3    # 指定了心跳超时之后的重复次数
      delay_before_retry 3      # 指定了在尝试之前延迟多长时间
    }
  }
}

5、配置Nginx

  • 在nginx1 和 nginx2 机器上面配置负载均衡：（两台机器一模一样的配置）

    实现将访问本机80端口的请求轮询定向到后端的两台apache服务器：

    我们这里只演示两台apache web 服务器， 你也可以配置多台。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
[root@node5 conf]# vim /usr/local/nginx/conf/nginx.conf


#user  nobody;
worker_processes  auto;

#error_log  logs/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;

#pid        logs/nginx.pid;


events {
    worker_connections  1024;
}


http {
    include       mime.types;
    default_type  application/octet-stream;

    #log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
    #                  '$status $body_bytes_sent "$http_referer" '
    #                  '"$http_user_agent" "$http_x_forwarded_for"';

    #access_log  logs/access.log  main;

    sendfile        on;
    tcp_nopush     on;

    #keepalive_timeout  0;
    keepalive_timeout  65;

    #gzip  on;

    upstream serverList {
	server 192.168.31.97:80;  #web server1,后端真实服务器
	server 192.168.31.86:80;  #web server2,后端真实服务器
    }

    server {
        listen       80;
        #server_name  localhost;

        #charset koi8-r;

        #access_log  logs/host.access.log  main;

        location / {
            # root   html;
            # index  index.html index.htm;
            proxy_pass  http://serverList; # 指向负载的列表的模块，如serverList
	    	proxy_redirect     off;
	    	proxy_set_header   Host             $host;
	}

        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }
    }
}

  • 在nginx1 和 nginx2 机器上面配置虚拟IP: (两台nginx机器， 一模一样的配置)

    因为我们使用的lvs调度器是DR模式，前面我们讲到过，这种模式下，对客户端的响应是真实服务器直接返回给客户端的，而真实服务器需要将响应报文中的源ip修改为虚拟ip，这里配置的虚拟ip就是起这个作用的。我们编辑/etc/init.d/lvsrs文件，写入如下内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
[root@node4 conf]# vim /etc/init.d/lvsrs

#虚拟的vip 根据自己的实际情况定义
SNS_VIP=192.168.31.145
/etc/rc.d/init.d/functions
case "$1" in
start)
       ifconfig lo:0 $SNS_VIP netmask 255.255.255.255 broadcast $SNS_VIP
       /sbin/route add -host $SNS_VIP dev lo:0
       echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
       echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
       sysctl -p >/dev/null 2>&1
       echo "RealServer Start OK"
       ;;
stop)
       ifconfig lo:0 down
       route del $SNS_VIP >/dev/null 2>&1
       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
       echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
       echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
       echo "RealServer Stoped"
       ;;
*)
       echo "Usage: $0 {start|stop}"
       exit 1
esac
exit 0

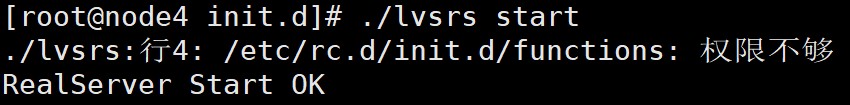

然后执行脚本：（两台Nginx）

1
2
3
4
5
6
[root@node4 init.d]# chmod 755 lvsrs

[root@node4 init.d]# ./lvsrs start
./lvsrs:行4: /etc/rc.d/init.d/functions: 权限不够
SIOCADDRT: 文件已存在
RealServer Start OK

查看ip lo:0 和路由是否添加成功：

1
2
3
4
5
6
7
8
9
[root@node4 init.d]# ip a | grep -i lo:0
    inet 192.168.31.145/32 brd 192.168.31.145 scope global lo:0

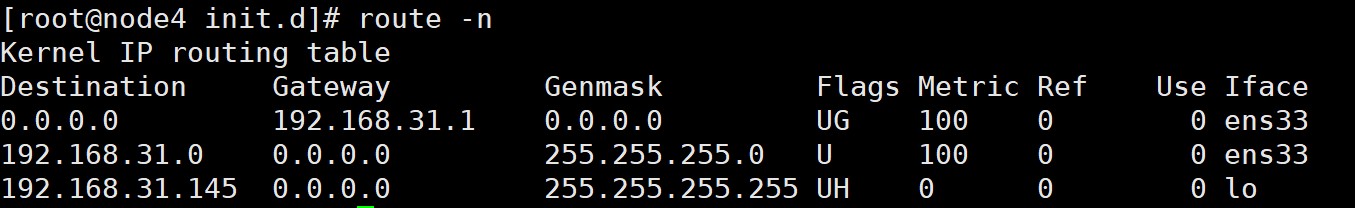

[root@node4 init.d]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.31.1    0.0.0.0         UG    100    0        0 ens33
192.168.31.0    0.0.0.0         255.255.255.0   U     100    0        0 ens33
192.168.31.145  0.0.0.0         255.255.255.255 UH    0      0        0 lo

如果可以看到上述结果，证明 lo:0和路由都已经配置成功。

测试

1、启动Nginx服务，验证Nginx负载功能

1
[root@node4 init.d]# /usr/local/nginx/sbin/nginx

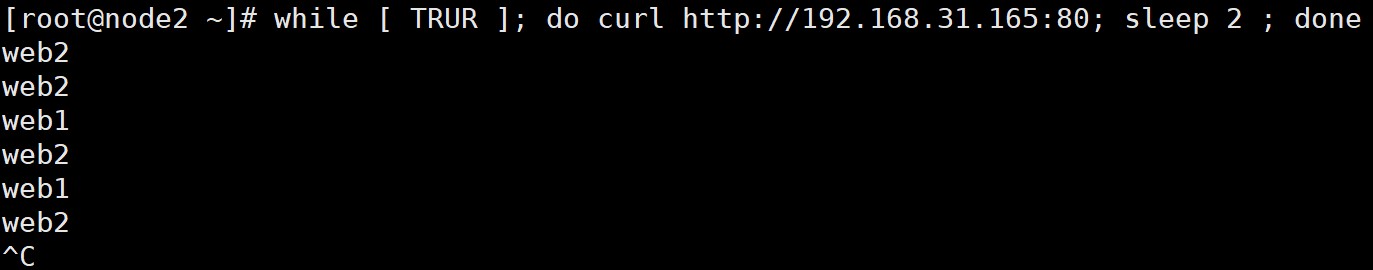

测试分别访问nginx1和nginx2的网页， 可以看到请求轮询定向到后端的两台web服务器上， 所以Nginx 负载功能验证成功。

1
2
3
4
5
6
7
[root@node2 ~]# while [ TRUR ]; do curl http://192.168.31.165:80; sleep 2 ; done
web2
web2
web1
web2
web1
web2

2、启动keepalived

在lvskeepalived1 和 lvskeepalived2 服务器上启动keepalived.

1
2
systemctl start keepalived
systemctl enable keepalived

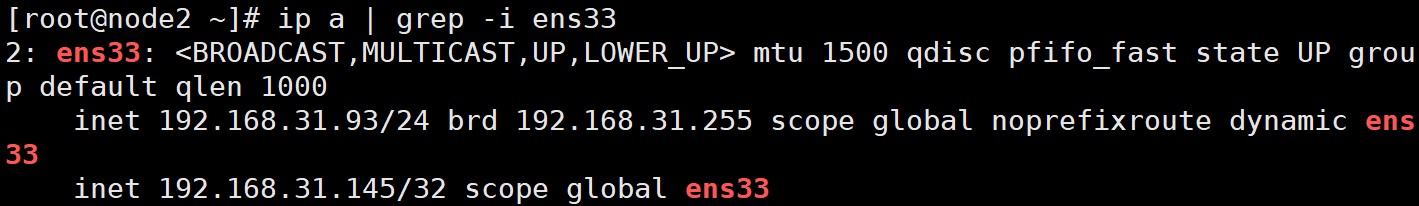

过几秒就可以看到VIP在master和backup机器上面

1
2
3
4
[root@node2 ~]# ip a | grep -i ens33
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    inet 192.168.31.93/24 brd 192.168.31.255 scope global noprefixroute dynamic ens33
    inet 192.168.31.145/32 scope global ens33

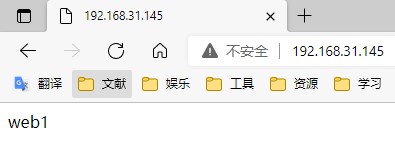

通过VIP访问网页：

访问成功， 可见LVS 成功将请求转发到了后端web server 上。

3、keepalived高可用测试

  • 停掉主keepalived，备份keepalived还是可以运行的

4、LVS监控真实服务测试

  • 查看最新的虚拟ip对应的RealServer的情况
    VIP：192.168.31.145
    Realserver1 IP: 192.168.31.165
    Realserver2 IP: 192.168.31.179
1
2
3
4
5
6
7
[root@node2 ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.31.145:80 rr
  -> 192.168.31.165:80            Route   1      0          0
  -> 192.168.31.179:80            Route   1      0          0

停掉其中一个Nginx也可以正常运行

注意：

1
2
3
4
# 开启端口
/sbin/iptables -I INPUT -p tcp --dport 80 -j ACCEPT
# 或者关闭防火墙
systemctl disable firewalld.service

docker方式

1
2
3
4
5
6
7
8
[root@VM-24-12-centos ~]# docker run -itd --name lvsKeepalived1 --privileged=true -p 101:22 centos:7
[root@VM-24-12-centos ~]# docker run -itd --name lvsKeepalived2 --privileged=true -p 102:22 centos:7

[root@VM-24-12-centos ~]# docker run --name nginx1 --privileged=true -d -p 201:80 nginx
[root@VM-24-12-centos ~]# docker run --name nginx2 --privileged=true -d -p 202:80 nginx

[root@VM-24-12-centos ~]# docker run -itd --name web1 --privileged=true -p 301:22 centos:7
[root@VM-24-12-centos ~]# docker run -itd --name web2 --privileged=true -p 302:22 centos:7

全部容器

1
2
3
4
5
6
7
8
9
10
11
12
[root@VM-24-12-centos ~]# docker ps
CONTAINER ID   IMAGE       COMMAND                  CREATED          STATUS          PORTS                                                  NAMES
e34c86bb0435   centos:7    "/bin/bash"              7 seconds ago    Up 6 seconds    0.0.0.0:302->22/tcp, :::302->22/tcp                    web2
08c818debfec   centos:7    "/bin/bash"              17 seconds ago   Up 16 seconds   0.0.0.0:301->22/tcp, :::301->22/tcp                    web1
719c03f59c58   nginx       "/docker-entrypoint.…"   48 seconds ago   Up 47 seconds   0.0.0.0:202->80/tcp, :::202->80/tcp                    nginx2
4411e0e5d7cb   nginx       "/docker-entrypoint.…"   58 seconds ago   Up 57 seconds   0.0.0.0:201->80/tcp, :::201->80/tcp                    nginx1
495ee8a27741   centos:7    "/bin/bash"              13 minutes ago   Up 13 minutes   0.0.0.0:102->22/tcp, :::102->22/tcp                    lvsKeepalived2
5c45ad280824   centos:7    "/bin/bash"              13 minutes ago   Up 13 minutes   0.0.0.0:101->22/tcp, :::101->22/tcp                    lvsKeepalived1
9d54fbdb7e5f   redis       "docker-entrypoint.s…"   2 days ago       Up 2 days       0.0.0.0:6379->6379/tcp, :::6379->6379/tcp              myredis
8f474f903dc2   mysql:5.7   "docker-entrypoint.s…"   6 days ago       Up 6 days       33060/tcp, 0.0.0.0:3313->3306/tcp, :::3313->3306/tcp   slave02
07abacc7cfa4   mysql:5.7   "docker-entrypoint.s…"   6 days ago       Up 6 days       33060/tcp, 0.0.0.0:3312->3306/tcp, :::3312->3306/tcp   slave
20a63bf1a35a   mysql:5.7   "docker-entrypoint.s…"   6 days ago       Up 6 days       33060/tcp, 0.0.0.0:3311->3306/tcp, :::3311->3306/tcp   master

ip地址情况

1
2
3
4
5
6
172.17.0.5   # nginx1
172.17.0.6   # nginx2
172.17.0.7  # web1
172.17.0.8  # web1
172.17.0.9   # lvsKeepalived1
172.17.0.10  # lvsKeepalived2

配置lvskeepalived时，宿主机要开启ipvsadm，否则容器内会报错

分享到： 收藏夹 复制网址 邮件 微信 QQ空间 腾讯微博 豆瓣 一键分享 更多
